Sufity metalowe są perforowane ze względów technicznych i architektonicznych. DURLUM oferuje bogatą paletę wzorów perforacji. Możliwe są również perforacje specjalne. Ilość wzorów perforacji ciągle się powiększa. Perforowane elementy sufitowe mogą być zaopatrzone od strony spodniej we fliselinę akustyczną. Możliwe jest również zastosowanie innych materiałów pochłaniających: np. wełny mineralnej, pianki itd.
Standardowe perforacje to L15 i L6. Wszystkie inne perforacje wymagają dopłaty.
Należy zwrócić uwagę, że przy małych średnicach perforacji t.j. <2mm (L3) i bardzo małych odległościach między otworami może wystąpić "efekt moherowy", który zauważalny jest jako plamy o jasnym i ciemnym odcieniu.
Dla sufitów ognioodpornych nie obowiązują perforacje: L19d, L17, L24, L11, L20 und L12. Wszystkie pozostałe są określone w raportach DURLUM z badania ognioodporności. Dla innych perforacji należałoby wykonać oddzielne badanie
Rodzaje perforacji:
Rg (perforacja okrągła równoległa)
 |

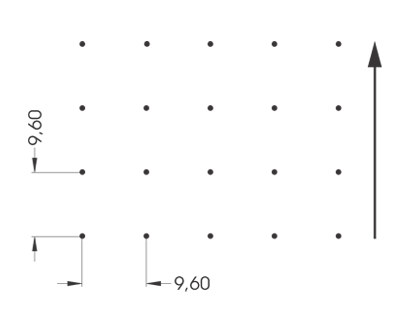

Perforacja L07 |
 |

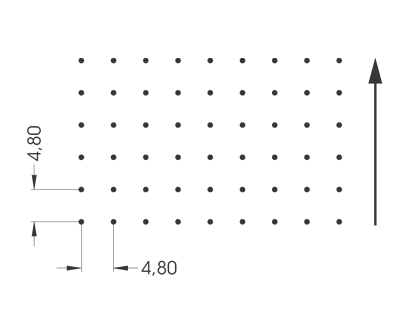

Perforacja L08 "Pico Point" Średnica otworu: 0.8mm Obszar nieperforowany: 2.18% Max. perforowana szerokość: 1272mm Max. szerokość panela: 1400mm Rg: 0.8mm - 4.8mm |
 |

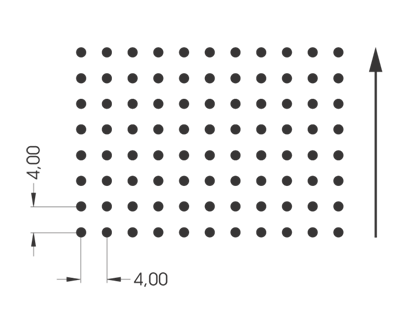

Perforacja L29 Średnica otworu: 1.5mm Obszar nieperforowany: 11% Max. perforowana szerokość: 1274mm Max. szerokość panela: 1400mm Rg: 1.5mm-4.0mm |
 |

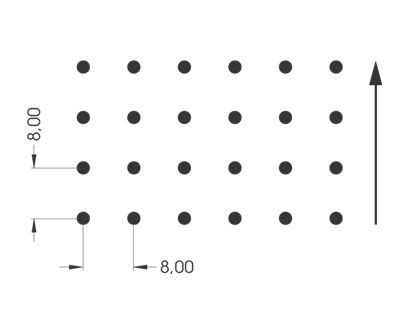

Perforacja L37 Średnica otworu: 2.0mm Obszar nieperforowany: 5% Max. perforowana szerokość: 1276mm Max. szerokość panela: 1400mm Rg: 2.0mm-8.0mm |
 |

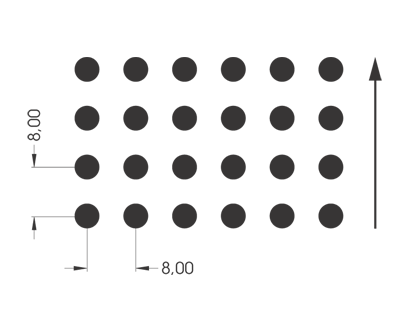

Perforacja L31 Średnica otworu: 4.0mm Obszar nieperforowany: 19.6% Max. perforowana szerokość: 1264mm Max. szerokość panela: 1400mm Rg: 4.0mm-8.0mm |
 |

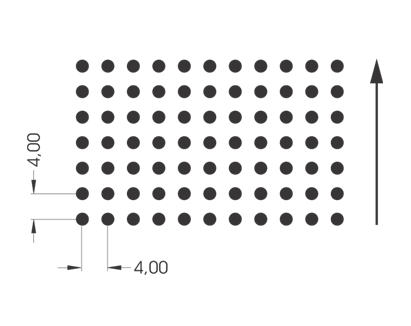

Perforacja L25 Średnica otworu: 2mm Obszar nieperforowany: 20% Max. perforowana szerokość: 1273mm Max. szerokość panela: 1400mm Rg: 2.0mm - 4.0mm |
 |

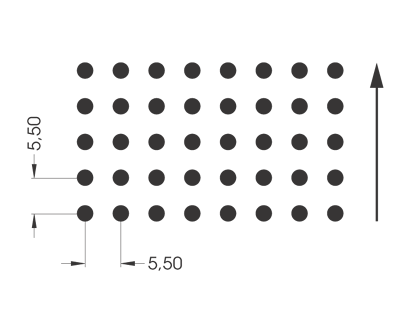

Perforacja L15 Średnica otworu: 2.5mm Obszar nieperforowany: 16.2% Max. perforowana szerokość: 1397mm Max. szerokość panela: 1400mm Rg: 2.5mm - 5.5mm |
 |

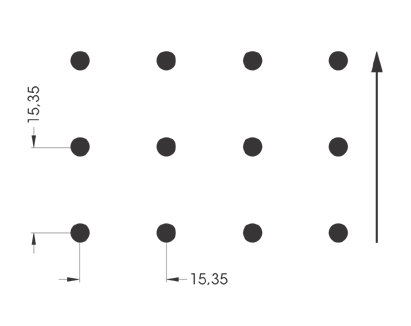

Perforacja L7 Średnica otworu: 3.4mm Obszar nieperforowany: 3.9% Max. perforowana szerokość: 690mm Max. szerokość panela: 765mm Rg: 3.4mm - 15.35mm |
 |

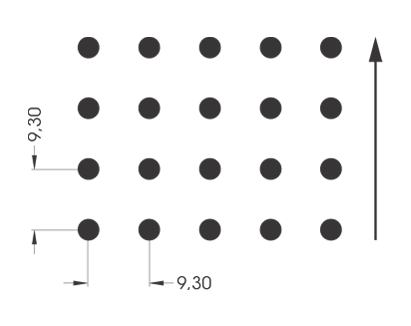

Perforacja L10 Średnica otworu: 3.3mm Obszar nieperforowany: 9.9% Max. perforowana szerokość: 697mm Max. szerokość panela: 810mm Rg: 3.3mm - 9.3mm |
 |

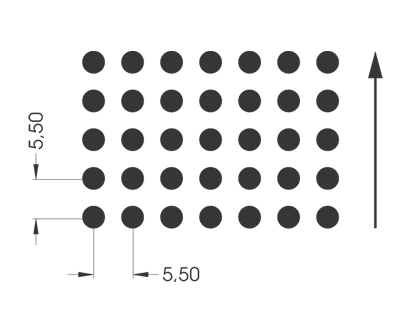

Perforacja L27 Średnica otworu: 3.2mm Obszar nieperforowany: 26.6% Max. perforowana szerokość: 1270.5mm Max. szerokość panela: 1400mm Rg: 3.2mm - 5.5mm |
 |

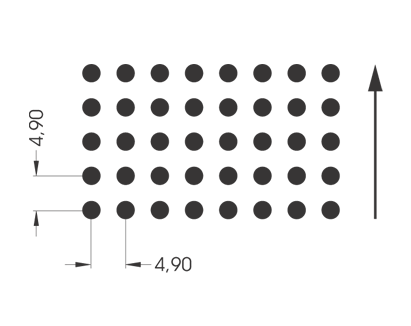

Perforacja L13 Średnica otworu: 2.6mm Obszar nieperforowany: 22.1% Max. perforowana szerokość: 563mm Max. szerokość panela: 845mm Rg: 2.6mm - 4.9mm |
|
Perforacja L5 Średnica otworu: 4.6mm Obszar nieperforowany: 11.2% Max. perforowana szerokość: 695mm Max. szerokość panela: 765mm Rg: 4.6mm - 12.2mm |
 |
Perforacja L22 Średnica otworu: 7mm Obszar nieperforowany: 16% Max. perforowana szerokość: 1294.8mm Max. szerokość panela: 1400mm Rg: 7.0mm - 15.6mm |
 |
Perforacja L18 Średnica otworu: 12mm Obszar bieperforowany: 28.3% Max. perforowana szerokość: 760mm Max. szerokość panela: 840mm Rg: 12.0mm - 18.0mm |
- L5 - L7 - L8 - L10 - L15 - L18 - L22 - L25
Rv (perforacja okrągła z przesunięciem wierszy - 60°)
 |

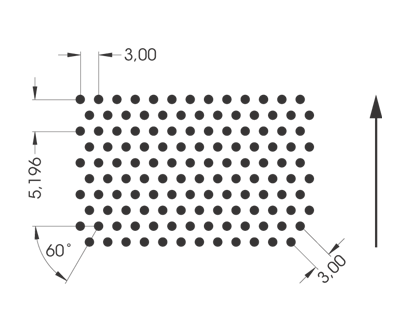

Perforacja L3 Średnica otworu: 1.5mm Obszar nieperforowany: 22.7% Max. perforowana szerokość: 804mm Max. szerokość panela: 820mm Rv 1.5mm - 3.0mm |
 |

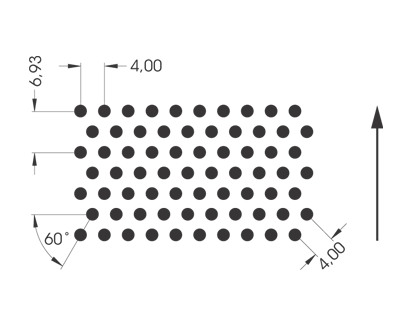

Perforacja L6 Średnica otworu: 2.1mm Obszar nieperforowany: 25% Max. perforowana szerokość: 1276mm Max. szerokość panela: 1400mm Rv 2.1mm - 4.0mm |
 |

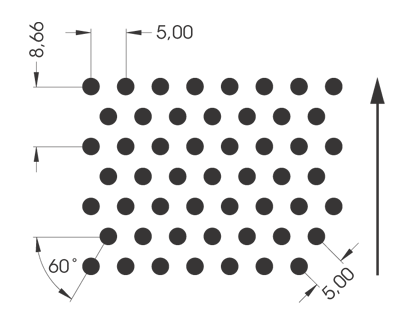

Perforacja L9 Średnica otworu: 2,5mm Obszar nieperforowany: 22.7% Max. perforowana szerokość: 905mm Max. szerokość panela: 940mm Rv 2.5mm - 5.0mm |
Rd (perforacja okrągła diagonalna - 45°)
 |

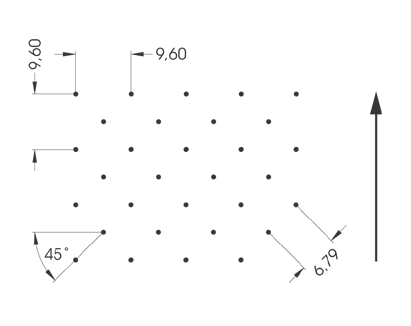

Perforacja L06 Średnica otworu: 0.8mm Obszar nieperforowany: 1.1% Max. perforowana szerokość: 1272mm Max. szerokość panela: 1400mm Rd: 0.8mm-6.79mm |
 |

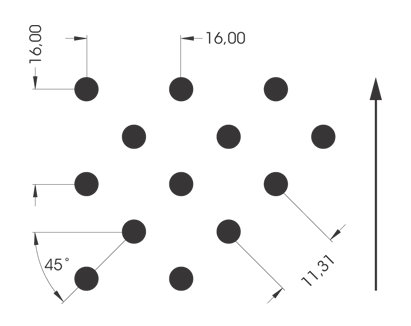

Perforacja L32 Średnica otworu: 4.0mm Obszar nieperforowany: 9.8% Max. perforowana szerokość: 1264mm Max. szerokość panela: 1400mm Rd: 4.0mm-11.31mm |
 |

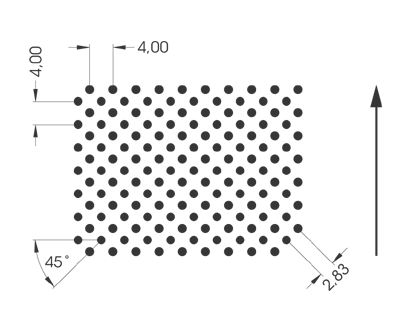

Perforacja L30 Średnica otworu: 1.5mm Obszar nieperforowany: 22% Max. perforowana szerokość: 1250mm Max. szerokość panela: 1400mm Rd 1.5mm - 2.83mm |
 |
Perforacja L33 Średnica otworu: 1.5mm Obszar nieperforowany: 11% Max. perforowana szerokość: 1447mm Max. szerokość panela: 1400mm Rd 1.5mm - 2.83mm |
 |

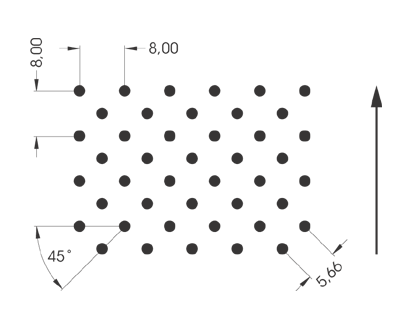

Perforacja L26 Średnica otworu: 2mm Obszar nieperforowany: 10% Max. perforowana szerokość: 1276mm Max. szerokość panela: 1400mm Rd 2.0mm - 5.66mm |
 |

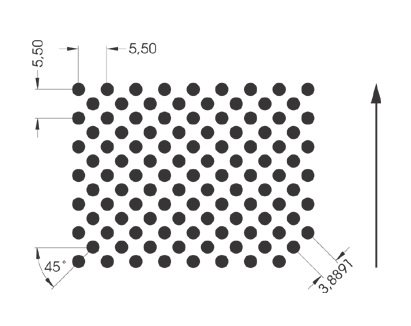

Perforacja L19 Średnica otworu: 2.5mm Obszar nieperforowany: 32.4% Max. perforowana szerokość: 1397mm Max. szerokość panela: 1400mm Rd 2.5mm - 3.88mm |
 |

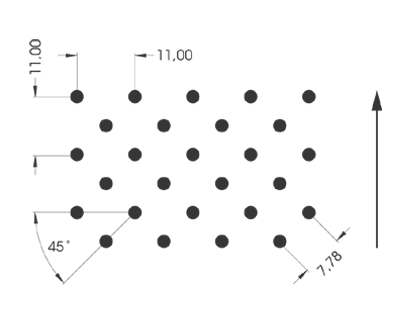

Perforacja L16 Średnica otworu: 2.5mm Obszar nieperforowany: 8.1% Max. perforowana szerokość: 1397mm Max. szerokość panela: 1400mm Rd 2.5mm - 7.78mm |
 |

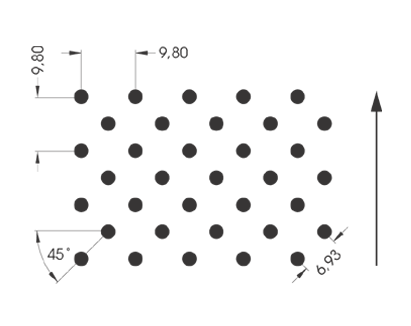

Perforacja L14 Średnica otworu: 2.6mm Obszar nieperforowany: 11.1% Max. perforowana szerokość: 563mm Max. szerokość panela: 845mm Rd 2.6mm - 6.93mm |
 |

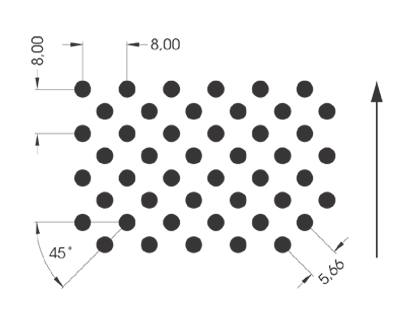

Perforacja L23 Średnica otworu: 3mm Obszar nieperforowany: 22% Max. perforowana szerokość: 1280mm Max. szerokość panela: 1400mm Rd 3.0mm - 5.66mm |
 |

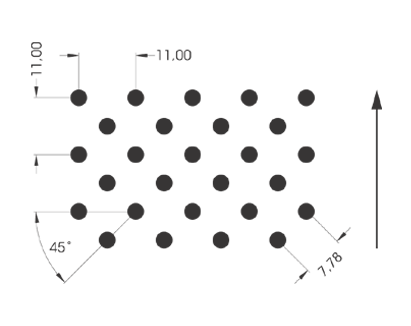

Perforacja L28 Średnica otworu: 3.2mm Obszar nieperforowany: 13.3% Max. perforowana szerokość: 1270.5mm Max. szerokość panela: 1400mm Rd 3.2mm - 7.78mm |
 |

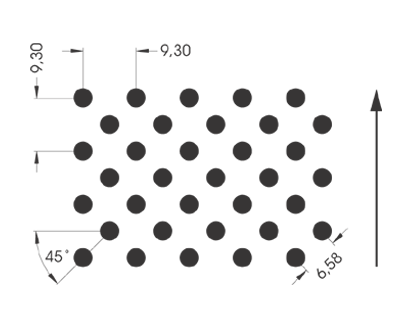

Perforacja L8 Średnica otworu: 3.3mm Obszar nieperforowany: 19.8% Max. perforowana szerokość: 697mm Max. szerokość panela: 810mm Rd 3.3mm - 6.58mm |
 |

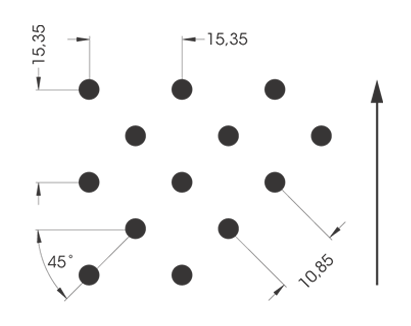

Perforacja L4 Średnica otworu: 3.4mm Obszar nieperforowany: 7.7% Max. perforowana szerokość: 690mm Max. szerokość panela: 765mm Rd 3.4mm - 10.85mm |
 |

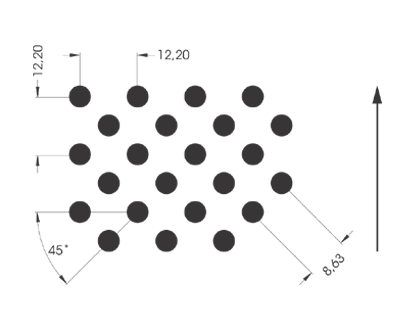

Perforacja L2 Średnica otworu: 4.6mm Obszar nieperforowany: 22.3% Max. perforowana szerokość: 695mm Max. szerokość panela: 765mm Rd 4.6mm - 8.63mm |
- L2 - L4 - L8 - L14 - L16 - L19 - L23 - L26 - L28 - L30
Qq (perforacja kwadratowa równoległa)
 |

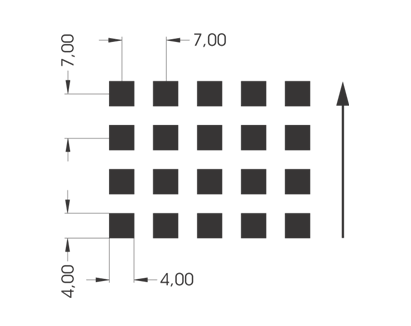

Perforacja L17 Kwadratowy otwór: 4x4mm Obszar nieperforowany: 32.7% Max. perforowana szerokość: 1253mm Max. szerokość panela: 1400mm Qg 4.0mm - 7.0mm |
 |
Perforacja L24 Kwadratowy otwór: 5x5mm Obszar nieperforowany: 39.1% Max. perforowana szerokość: 1328mm Max. szerokość panela: 1400mm Qg 5.0mm - 8.0mm |
 |

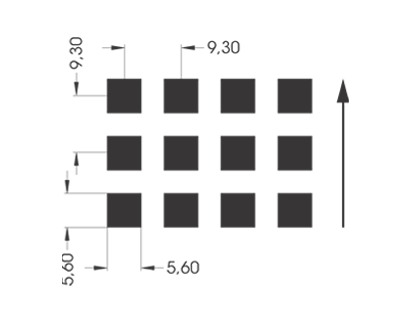

Perforacja L11 Kwadratowy otwór: 5.6x5.6mm Obszar nieperforowany: 36.6% Max. perforowana szerokość: 474mm Max. szerokość panela: 670mm Qg 5.6mm - 9.3mm |
 |

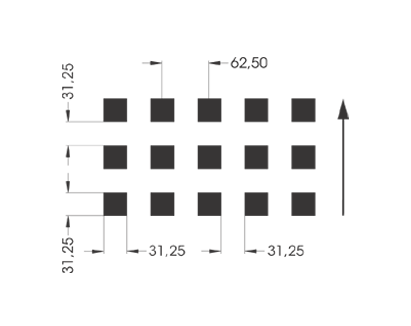

Perforacja L20 Kwadratowy otwór: 31,25mm x 31,25mm Obszar nieperforowany: 25% Max. perforowana szerokość: 562.5mm Max. szerokość panela: 870mm Qg 31.25mm - 62.5mm |
Inne
 |

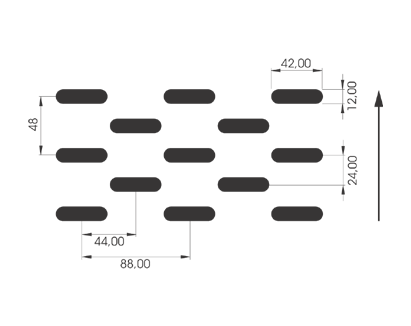

Perforacja L36 Płaski otwór: 42x12mm Obszar nieperforowany: 22% Max. perforowana szerokość: 658mm Max. szerokość panela: 1000mm |
 |

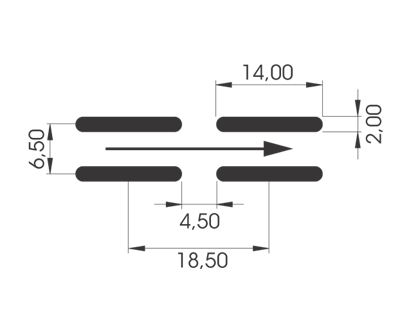

Perforacja L34 Płaski otwór: 14x2mm Obszar nieperforowany: 22.5% Max. perforowana szerokość: 663mm Max. szerokość panela: 710mm |
 |

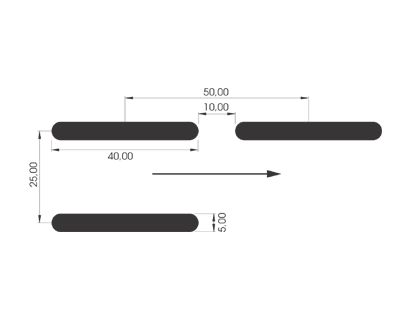

Perforacja L12 Płaski otwór: 40x5mm Obszar nieperforowany: 15.6% Max. perforowana szerokość: 550mm Max. szerokość panela: 845mm |
